一、適用范圍

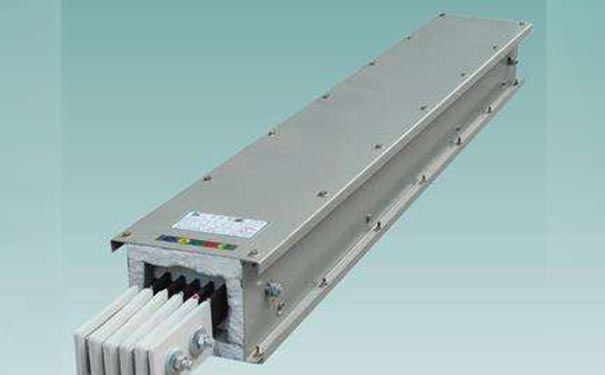

LSMN系列耐火型母線槽適用于額定電壓690V以下，額定工作電流250～5000A，頻率50～60Hz的輸配電系統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達到國內先進水平。

二、結構性能

1、采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊、體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。

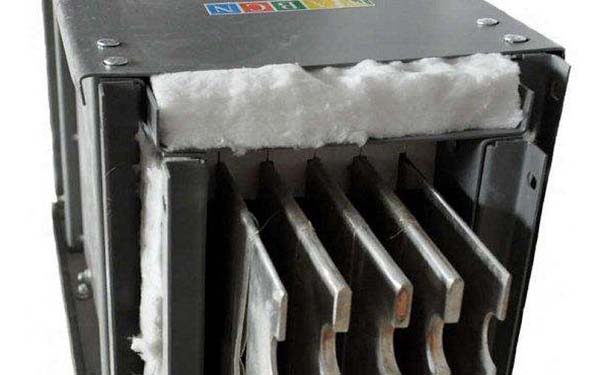

2、外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構，通過密閉中空有效阻止高溫氣體或明火直接進入母線槽內部。母線槽外殼表面為鍍鋅加噴防火涂料（遇火時，涂料能迅速以幾何速度在母線表面膨脹，形成致密的炭化隔熱層，密閉母線外殼所有縫隙，防止高溫直接進入母線內部）。

3、接頭采用專用耐火型絕緣組件，連接可靠方便。

三、絕緣配置

LSMN系列耐火型母線槽的絕緣介質主要采用絕緣支撐，選用氧化鋁高溫陶瓷件，可耐高溫達1000℃母線銅導體絕緣采用聚酰亞氨和耐高溫粉云母帶混合纏繞。（聚酰亞氨俗稱黃金帶，是電工行業先進的絕緣材料，具有較好的耐高溫和介電性能，介電強度≥22000V，在高溫中無有毒氣體釋出；粉云母帶耐火溫度高達960—1000℃1.5小時，參照IEC  371 -3-8、GB 12666.6耐火特性試驗達到A類要求。）

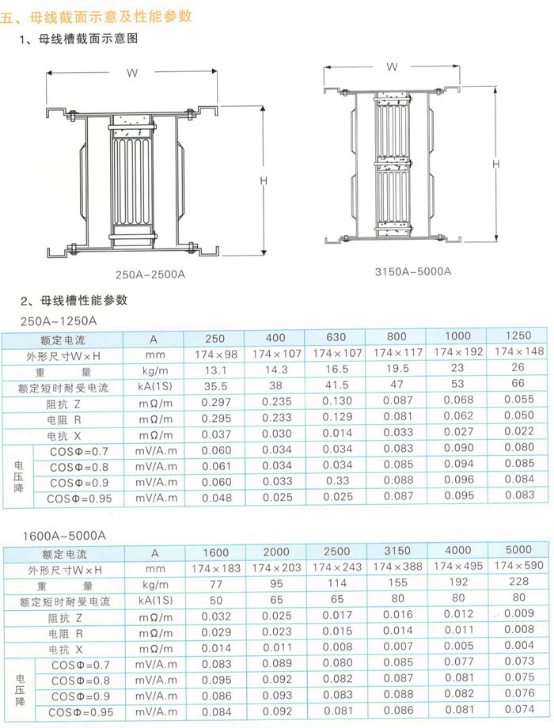

四、主要技術參數

1、采用“三明治”密封結構，一般防護等級為IP54。

2、母線系統能承受3750V的工頻耐壓，歷時Imin無擊穿和閃絡現象。

3、母線系統在長期接通額定電流工作時，其溫升不超過+連接端子60K，金屬外殼．30K，槽內絕緣件表面40K。

4、母線槽系統在火災發生后，燃燒溫度上升到9600C時，仍然能夠維持正常運行。
