電磁加熱器的全橋和半橋的應用表現的同異：

、據各自的電路原理的差別決定：相同：均可達到使得相應料筒自身快速發熱產生高溫，用于加工塑料的功用。

二、功率段表現上不同：

1、全橋：對應檔位功率分配清晰、明確，反應迅速。

2、半橋：對應檔位功率分配較模糊，反應相對合理。

三、發熱面表現上：

1、全橋：因可負載負荷較高，發熱面較大、較均勻、層次感能做到循序遞減，火焰仿真效果明顯。

2、半橋：因可負載負荷較低，發熱面較小、均勻性稍遜、層次感分明，火焰仿真效果稍遜。

使用電磁加熱器時應注意的問題：

1、不要將控制器安裝在潮濕的環境中，防止水蒸汽進入電箱后，易在緣介質表面凝結，降低其緣性能，造成漏電事故。

2、在使用電磁控制器時，應先按說明書繞好線圈并檢查無誤后再接通電源。

3、在使用過程中，不要輕易拆除其接地導線，因為接地措施是防止觸電的后道保護措施。

4、要經常檢查產品的進風口及散熱風扇，防止進風口處堵塞或散熱風扇卡死，避免因過熱停機保護。

5、要定期清理散熱器，保證產品通風良好。

6、在保養清洗前切斷控制器電源。清潔電磁感應加熱器的外殼時，應用干凈的抹布進行擦拭，嚴禁用噴射水流沖洗外殼及電器箱部分。

電磁加熱器常見問題解答：

1、當為注塑機類似小功率時，安裝電磁加熱器后有些機器溫度總是差點點。當把功率換原來還大后還是這樣。有時總讓人摸不著頭腦，大多數不是功率安裝小的原因的，這是由于原來機器中的溫控制器輸出的PID運算方法引起的，啟動信號很短，電磁加熱器都還沒有來得及工作，又?jǐn)嗔恕Ｋ噪姶偶訜崞鞔蠖鄶?shù)時間處理停止?fàn)顟B(tài)，沒有加熱。這時我們可以調節機器中的斷開延時工作時間，來達到溫度要求。詳細方法請看說明書(F-03功能)般，調節為8-15S。默為0S，注意，不能調節太大。否則可能會超溫!!!

2、當造粒機類似大功率時，安裝電磁加熱器后，溫度總達不到。電磁加熱器也直工作，電流也正常，但溫度總上不去。般情況是功率不夠大。可以加大實際功率來實現。要是確定實際功率不小了，這是由炮筒的材料引起的，不同材質的在不同的工作頻率時吸收熱量也不同。應該嘗試增加諧振電容容量，讓Q值增加，提高線圈高頻電流。可以使炮筒內外溫度均勻來達到提高炮筒的溫度。條件允話的話，可以換掉炮筒試試。

影響電磁加熱器的加熱效率的3個因素：

1、電磁加熱設備主機放置的距離有關：般情況下，廠家都會建議放在5米以內，這樣加熱效果才會更好。

2、與被加熱的物體材料有關：目前大多數的工業加熱設備對于所加熱的介質還是有定的要求的，好是可以直接加熱的，例如鐵質、碳鋼材質。對于直接加熱不銹鋼材質的管道或者容器還是有定的困難。不過電磁掌握電磁加熱核心技術，能夠直接加熱304、316等3系列，并且擁有豐富的應用案例，直接加熱不銹鋼的技術行業先。

3、與加熱的距離有關：被加熱體與電磁加熱線圈的距離，正常來說，對于220V、5KW的電磁加熱控制板以及以下功率兩者間的距離好相隔1.5-2公分；380V、5KW電磁加熱設備距離好相隔2-3公分。這個距離廠家都是利用保溫棉代替，既避免了隔空，又避免熱量損失，所以客戶無需擔心隔空問題。

電磁加熱器的電流小于5A時，控制器會自動檢測，如果連續超過三次檢測均小于5A時顯示窗1會顯示“E1”并閃爍，“電流小”指示燈會閃爍提示，蜂鳴音每5秒短響次。解決方法：

1、確認線圈是否已正確連接。

2、檢測與低頻互感器相連的相線是否正常。

3、檢測低頻互感器是否開、短路。

4、檢測CN7連接是否正常。

5、檢測C39、DB1、R30、C41、R19、C40、C42、是否短路。

6、檢測DB1、R20、R18是否開路。

7、檢測U5第18腳是否接觸良好。

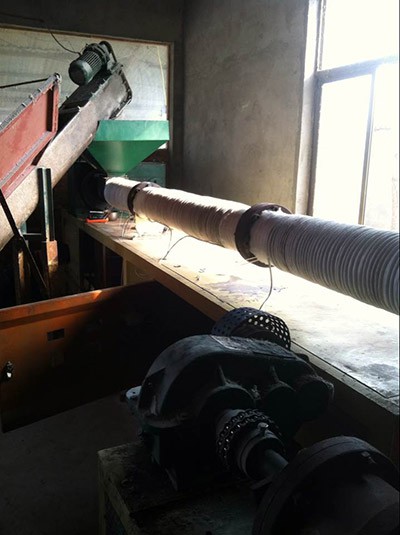

電磁加熱控制器怎么安裝？

1、改造前先取下原設備上面的電熱圈。

2、清潔料筒并測量料筒各種參數。將料筒清潔干凈并用工具測量料筒各種尺寸（管徑、長度、加熱區數、每區加熱長度、原功率大小，以便確定用哪種控制板）。

3、在料筒上包層隔熱保溫材料，按照步驟2將料筒清潔干凈后，在料筒上包上層隔熱保溫材料（石棉或者玻璃纖維均可），可以先做區，區做好后，再做其它區，熟練且經驗豐富者可幾個加熱區起做 。

4、用高溫布將保溫材料包好，保溫材料的厚度根據使用的不同的電磁加熱控制器的要求來配，保溫材料包好后，再用高溫布（纖維布）或者電木板（環氧樹脂板）將保溫材料包緊起來，該步驟主要是確保料筒各處的保溫材料厚度致，以保證電磁加熱的磁場均。

5、纏繞高溫電纜，高溫電纜的規格與長度請根據各種不同型號電磁加熱控制器的要求選配，該步驟非常關鍵。

6、將線圈與電磁加熱控制器連接。則將繞好的線圈與電磁加熱控制器連接好，并給電磁加熱控制器接上電源，即可對設備進行調試，需注意的是調試過程中要特別注意測量電磁加熱控制器的輸入電流與頻率。為保證設備的使用壽命建議電流調到額定工作電流的80%左右，如我司2.5KW的電磁加熱控制板，額定工作電流是12A，則建議調到10A左右即可，或電流偏小則可減少線圈，反之則需再增加些線圈。

哪些因素會導致電磁加熱器發生故障？

：電磁加熱器電路設計不科學。目前，在大功率電磁加熱電路系統中，大部分廠家采用過去的傳統模擬3525或494電路，產生兩路或四路PWM，采用調頻方法驅動IGBT，改變諧振回電流大小來達到調節功率大小的目的，再采用4046進行鎖相控制，在工業上加熱應用已經很普遍，技術也比較成熟。但是，它的硬件電路復雜，所以大多體積龐大，也不便于生產和調試，特別是容易由于所選用的器件特性差異，致使電源致性差，工作中生產的高強的電磁干擾時，鎖相或保護部分容易失靈，容易造成故障。

二：電力器件布局不合理。在大功率工業電磁加熱主結構電路中，常為半橋電路和全橋電路，通常2-25KW功率別采用半橋電路，全橋電路可以實現20KW以上功率。般地，功率大于25KW后，線圈的高頻電流比較大，發熱比較多，當主電路電力功率器件布局不合理時，可能會產生高強干擾，有可能使慮波電容、揩振電容或IGBT模塊擊穿。為了用戶的安裝安全考慮，般把半橋電路大功率定為15KW，降低IGBT模塊電流應力，當功率大于20KW時，建議用戶選擇全橋主電路結構。當然，在特定的應用場合，需要加熱面積比小，功率密度比較大時，我們合理科學地可以幫助用戶把半橋電路安全做到30KW。

電磁加熱的優勢：不直接接觸產品，不會和金屬發生反應（如銅、鋁、鎳、不銹鋼等），也不會發出任何氣體，環保無毒，且設計了過流、短路、缺相、過壓、欠壓、過熱、線圈開路、抗干擾、防雷擊等多項自動保護功能，不會發生短路。電磁加熱裝置很好地結合了加熱設備應用環境和工作需要進行開發，對食品機械無需太多改動，便能輕松達到節能30-50%的效果，并能節省預熱時間，預熱時間通常縮減到1/3左右。具備節能降耗，精確控溫，可靠安全等三大特點。電磁加熱的原理是通過電子線路板組成部分產生交變磁場、當用含鐵質容器放置上面時，容器表面具即切割交變磁力線而在容器底部金屬部分產生交變的電流（即渦流），渦流使容器底部的鐵原子高速無規則運動，原子互相碰撞、摩擦而產生熱能。從而起到加熱物品的效果。
